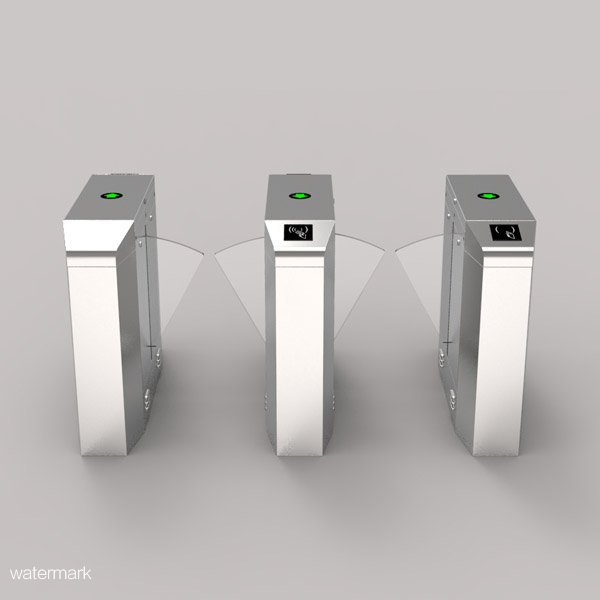

現在大部分小區出入口都會安裝人行通道閘，其中人通道閘翼閘的安裝是一項較為簡便的工程，下面給大家詳細介紹一下小區人行通道翼閘的安裝和調試注意事項，人行通道翼閘的安裝主要分為線路預埋、固定翼閘和控制器接線三個步驟：

一、小區人行通道翼閘的線路預埋

1、翼閘布線在使線路布置整齊合理的情況下也要要考慮安全問題。線纜需要保持水平或垂直，并加套管保護與固定。強電與弱電線要分開鋪設，不能穿在同一管內，所有走線必須套管，避免斷線路引起故障。布線時必須對線纜做好標識。

2、按客戶的要求將機箱位置定好，在機箱固定位置的中心點到控制室之間選擇好最佳走線途徑，預埋或開挖電纜線溝，在挖好的線路溝里放入適當直徑的走線管(PVC管或鋼管)，穿入設備所需的電源線和控制線(控制線包括：手動按鈕線3

芯、RS485通訊信號線2芯)。如距離較遠，電源線和控制線必須分開走管(2管距離應在40CM以上)。兩臺閘機之間布一根10芯連機線連機。所有線路布好后，最好在調試成功以后填埋混凝土。

二、小區人行通道翼閘的固定

1、確定好安裝位置后，使翼閘運行至關閉狀態，然后對齊多臺翼閘的翼門，使翼門在同一直線上，其之間的距離是2CM至4CM。

2、需要測試紅外是否對準，等全部功能都調試完畢，在基座的螺絲孔中心和機箱底座邊緣在地面上做記號，再移開機箱，在做好記號的螺絲孔上用鉆頭垂直打孔，大小、深度要符合膨脹螺絲的要求將設備移至原位，打入膨脹螺絲并緊固螺絲即可。

3、上電前，應仔細檢查閘機主板的各個接線端，是否有松動，確保機械部分沒有卡死，運轉靈活，設備是否已可靠接地，是否存在短路現象等，確認無誤后方可上電。

三、小區人行通道翼閘的控制器接線

1、按安裝說明書上的接線圖接好設備電源線。

2、如果該設備需加裝其他控制系統（如票務管理系統、刷卡考勤系統、指紋管理系統等），則需要把控制系統輸出信號線接入接線排的1(綠)、2(黑)、3(藍)，2(黑)是公共端。

3、如需用手動按鈕控制閘機，則將出廠原配的小按鈕線延長即可。

4、閘機的紅外接入方法，電源接在12V上，信號由面對閘機從右至左為IR1、IR2、IR3、IR4、IR5。最少為3對或3對以上，若為3對將接入到IR1、IR3、IR5。

6、若安裝的閘機需要聯機，聯機線為一根8芯線，聯機線接入方式為：如有AB兩臺閘機,則A臺聯機線的11端接B臺12端,A臺12端接B臺11端，A臺13端接B臺17端，A臺14端接B臺16端A臺15端接B臺15端，A臺16端接B臺14端，A臺17端接B臺13端A臺18端接B臺18端。多臺閘機的安裝也是一樣。一個通道的兩個閘機都按此方法接。
